Nueva Generación Equipos de Control para Bombeo Mecánico
Equipo de control de bomba POC (Pump off control) para integrar a cualquier Variador Existente.
El Rod Lift+ Es un controlador de llenado de bomba (POC) que se puede integrar con cualquier variador de frecuencia existente en campo. Su función es proveer el control llenado de bomba que no está disponible en muchas versiones de variadores de frecuencia. Las cartas dinagráficas pueden visualizarse desde una app para dispositivos móviles y tomar acción para arranque, parada, entre otros.
Ofrece la disponibilidad de los siguientes controles y la visualización de los siguientes parámetros:
- Llenado de bomba.
- Control para mitigación de golpe de fluido.
- Determinación de varillas partidas.
- Alto torque en la caja de engranaje.
- Alta carga estructural.
- Desbalance de unidad de bombeo.
- Picos de consumo energético.
El variador de velocidad SPDrive con aplicación SRP (Sucker Rod Pump) es un sistema que integra funciones avanzadas de control en unidades de bombeo mecánico a través de la obtención de las cartas dinagráficas de superficie y fondo, determinando:
- Llenado de bomba.
- Control para mitigación de golpe de fluido.
- Determinación de varillas partidas.
- Deslizamiento de correas.
- Alto torque en la caja de engranaje.
- Alta carga estructural.
- Desbalance de unidad de bombeo.
- Picos de consumo energético.

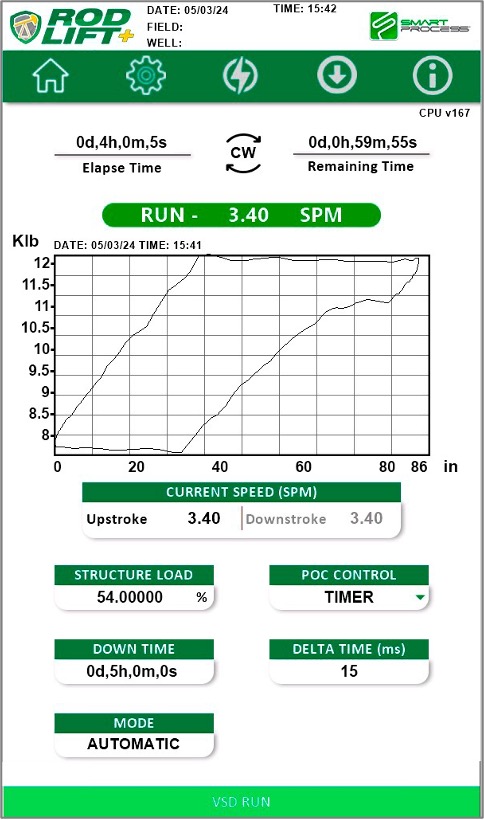

Features & Info
- Tiempo de Operación Transcurrido
- Sentido de Rotación del Crank
- Temporizador de apagado
- Carta Dinagráfica de Superficie
- Velocidad actual del sistema
- Carga de la estructura
- Opciones de Control de llenado de Bomba
- Modo Operación del VSD
Todo esto promueve el aumento de la producción, mejora el costo energético y en consecuencia el incremento del run-life del sistema.

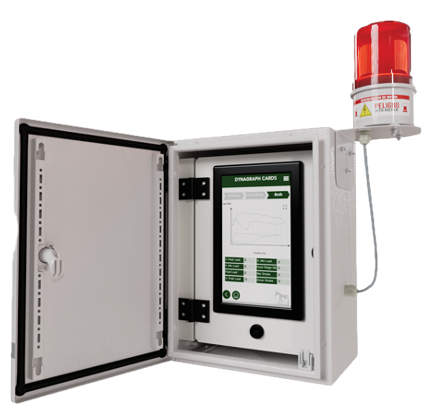

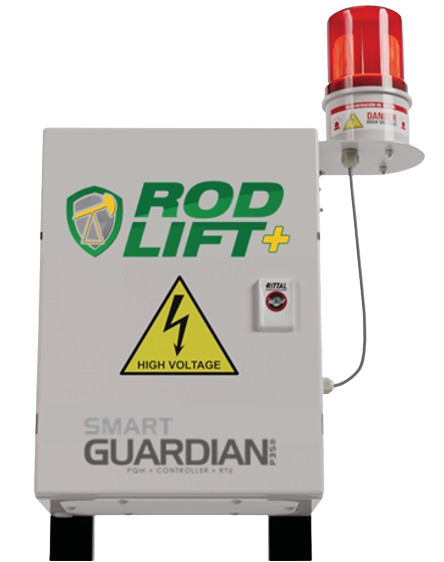

Controlador Rod Lift +
Equipo de control de bomba POC (Pump off control) para integrar a cualquier Variador Existente

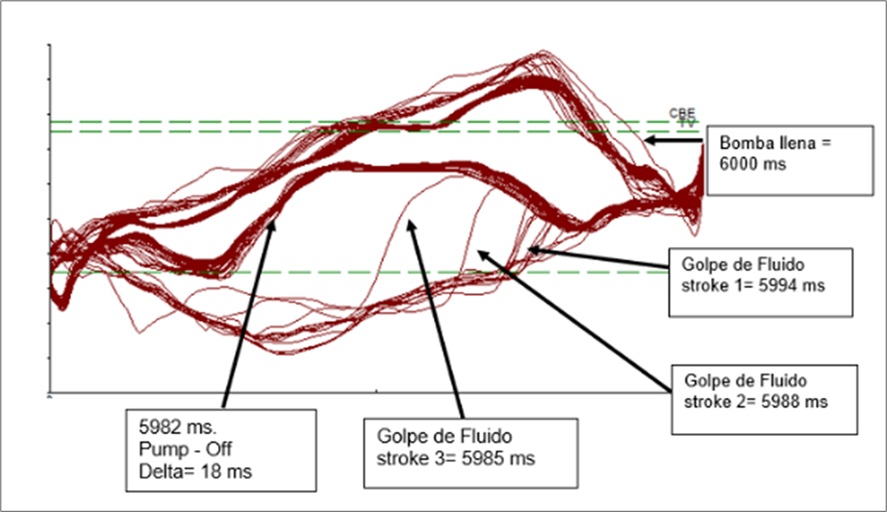

Ejemplo de Control Pump Off
CONTROL DE LLENADO DE BOMBA (POC – Pump Off Controller)
La integración (POC) controla el llenado de la bomba y evita el golpe de fluido en pozos con baja sumergencia o producción intermitente, alto GOR y contenido de sólidos.
Existen 5 modalidades de configuración:
- Timer – Deltatime – Downtime
- Setting por porcentaje de llenado
- Setting por carta de superficie
- Setting por carta de fondo
- Control Inteligente

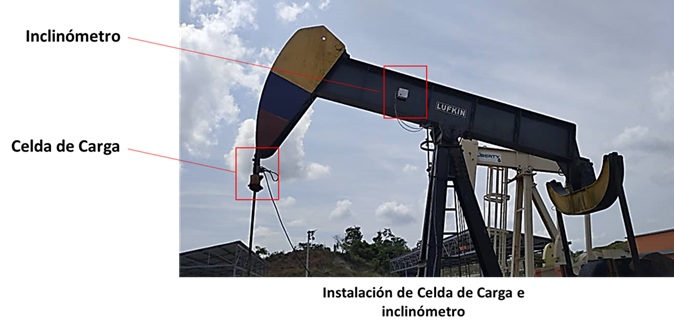

El equipo VSD cuenta con los siguientes elementos de obtención de parámetros para la generación de las cartas dinagráficas:
- Celda de carga de 30 klb
- Inclinómetro
Analytics – Software de PC
Herramientas para Análisis de Data Operativa
- Carta Dinagráfica de Superficie y Fondo para su análisis en campo en tiempo real.

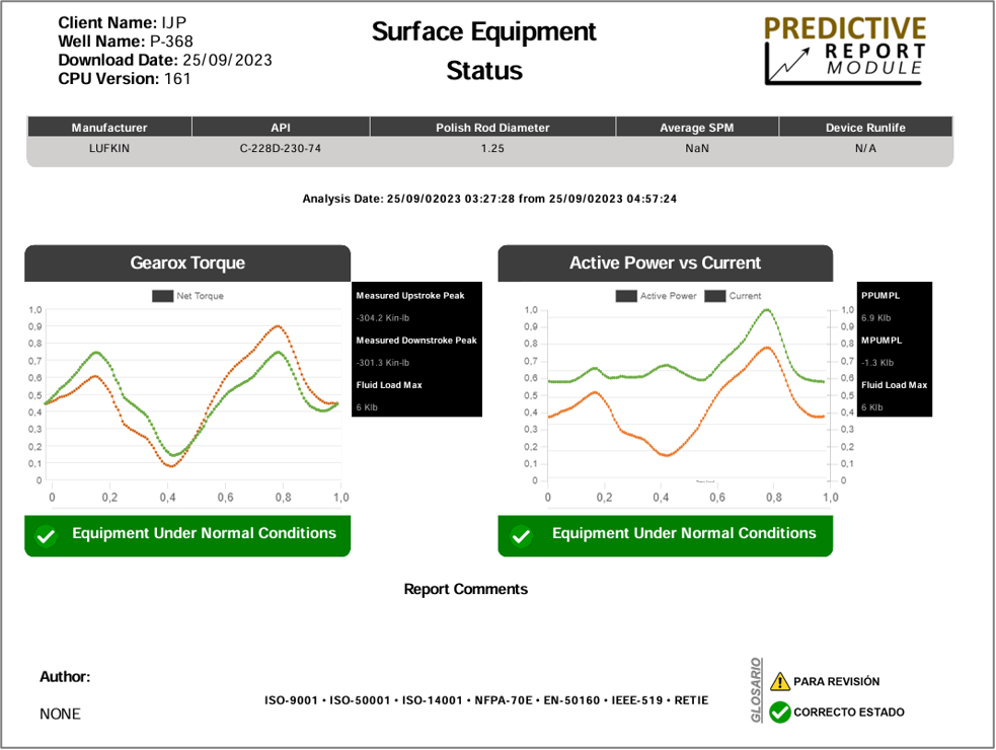

- Gráficas de torque de caja de engranaje (Gearbox) para conocer el estatus del sistema y conocer su desbalance en el software de PC Analytics.
- Reportes Automatizados en formato Excel y PDF

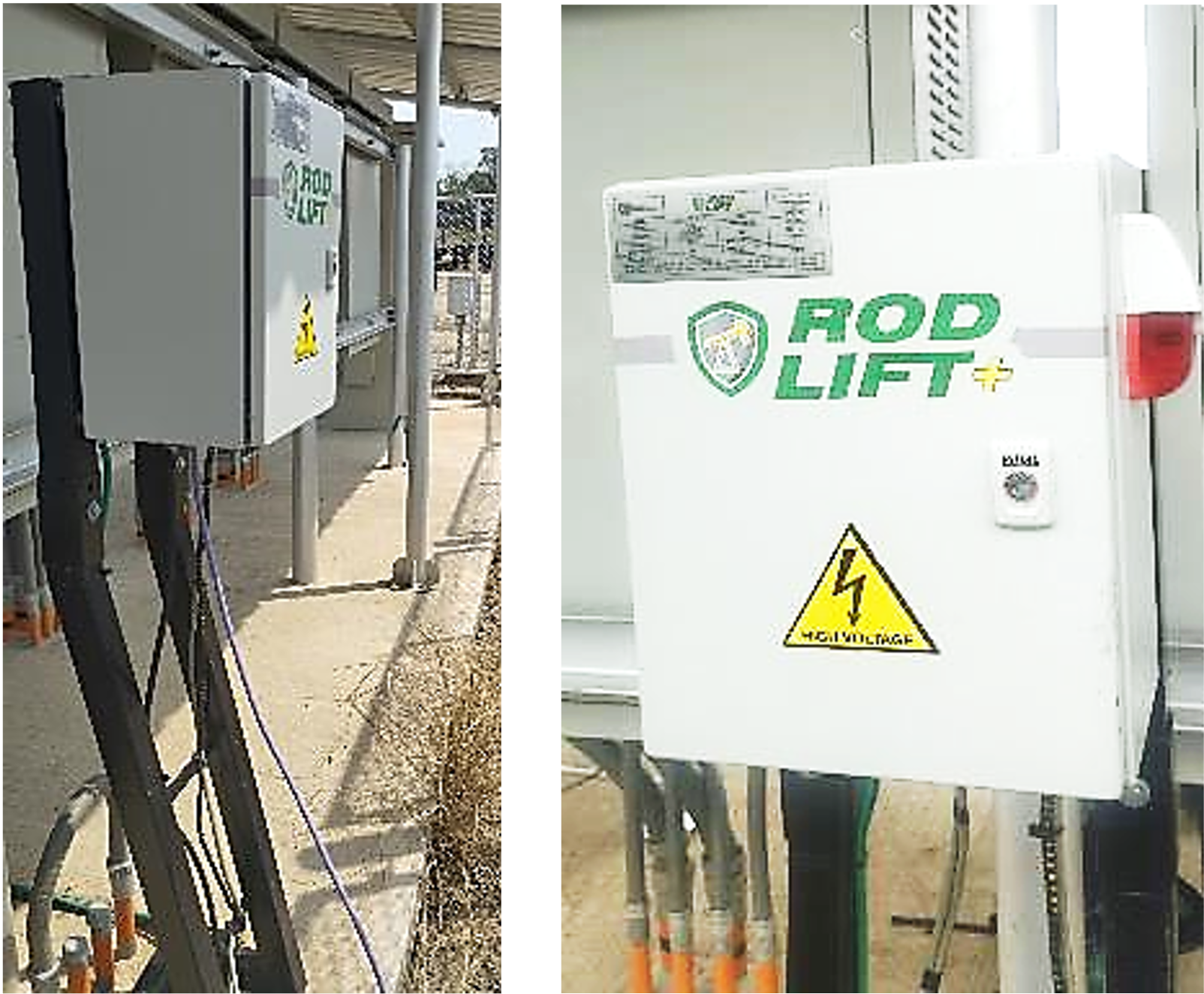

Prueba Piloto – Campo Palagua – Colombia

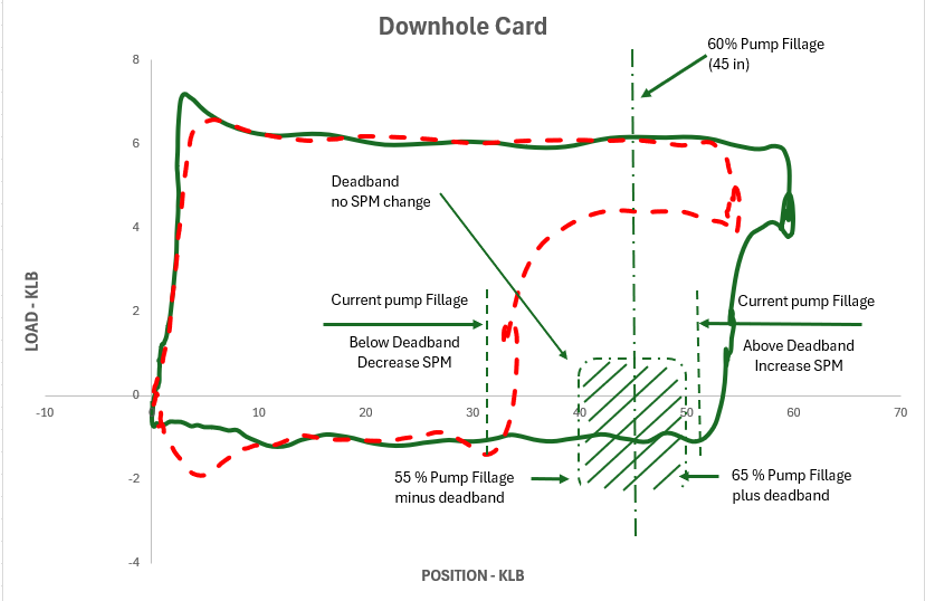

CONTROL INTELIGENTE DE LLENADO DE BOMBA (POC – Pump Off Controller)
Cuando el control inteligente de llenado de bomba está activo, el VSD detecta el porcentaje de llenado de bomba real y lo compara con el seteado. Si esta diferencia es mayor al 5 % (por defecto), el VSD automáticamente cambiará la velocidad para acercarse nuevamente al % Pump Fillage deseado.
El VSD disminuirá su velocidad en SPM si el set point de llenado de bomba es mayor. Y en caso de que sea menor, entonces aumentará su velocidad. El porcentaje de tolerancia para activar el cambio de velocidad automático es configurable y puede ser cambiado por el usuario.
